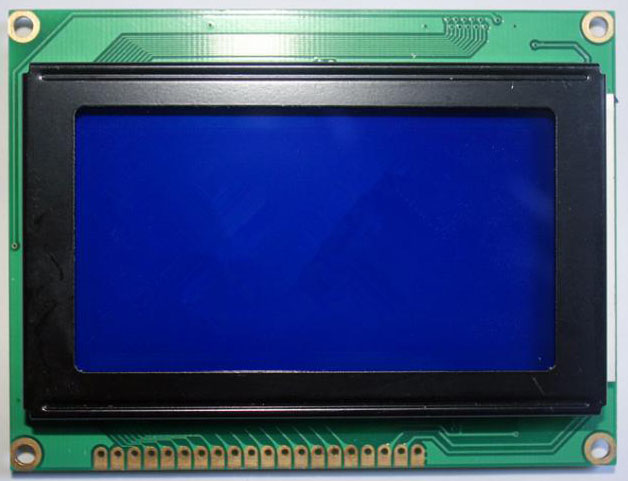

蓝屏液晶屏显示模块LCM12864R

  • 产品型号:LCM12864R
  • 订货周期:现货
  • 产品价格:电话咨询:010-83139176
  • 在线咨询:北京汇众新特科技有限公司

淘宝店购买请点击: http://gpnewtech.taobao.com



LCM12864R中文字库型液晶显示模块可以显示字母、数字、中文字型及图形,具有绘图及文字画面混合显示功能。可显示128(列)× 64(行)点阵。可完成图形显示,也可显示8×4个(16×16点阵)中文汉字。


        提供三种控制接口: 8位微处理器接口、4位微处理器接口、串行接口。模块内置2M-位元中文字型ROM (CGROM) 总共提供8192 个中文字型(16×16点阵),16K-位元半宽字型ROM (HCGROM) 总共提供126 个符号字型(16×8点阵),64×16-位元显示RAM (DDRAM),另外绘图显示画面提供一个64×256点的绘图区域(GDRAM),可以和文字画面混和显示。

        提供多功能指令:画面清除(Display clear)、光标归位(Return home)、显示打开/关闭(Display on/off)、光标显示/隐藏(Cursor on/off)、显示字符闪烁(Display character blink)、光标移位(Cursor shift)、显示移位(Display shift)、垂直画面卷动(Vertical line scroll)、反白显示(reverse display)。

        液晶显示模组(LCM)的LCD颜色有黄绿色、蓝色和灰色可供客户进行选择。LED背光颜色有黄绿色、白色和翠绿色可供客户进行选择。

        使用与储存温度有:常温(工作温度0~+50℃,储存温度-10~+60℃);宽温(工作温度-20~+70℃,储存温度-30~+80℃)。
