嵌入式设计套件 Z7-EDP-1

  • 产品型号:Z7-EDP-1
  • 订货周期:两周后供货
  • 产品价格:电话咨询:010-83139176
  • 在线咨询:北京汇众新特科技有限公司

淘宝店购买请点击: http://gpnewtech.taobao.com



         Z7-EDP-1开发平台是由北京汇众新特科技有限公司开发的一款高性能的嵌入式系统设计平台,该开发平台有主板和若干配件构成。

开发平台规格

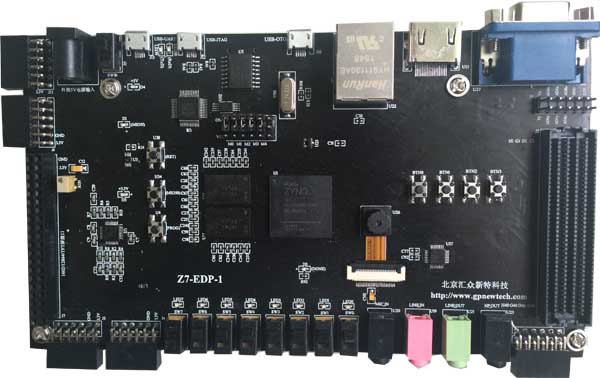

        Z7-EDP-1开发平台的外观,如图1所示。开发平台长宽比为170.1mm×97.2mm。

开发平台资源

    Z7-EDP-1开发平台搭载了Xilinx高性能的XC7Z020 CLG484-1 SoC器件,该器件内部集成ARM公司的Cortex-A9双核处理器,以及大量的可编程逻辑设计资源。以该器件为基础,Z7-EDP-1开发平台提供了下面的设计资源。


配套教材


开发平台资源

    Z7-EDP-1开发平台搭载了Xilinx高性能的XC7Z020 CLG484-1 SoC器件,该器件内部集成ARM公司的Cortex-A9双核处理器,以及大量的可编程逻辑设计资源。以该器件为基础,Z7-EDP-1开发平台提供了下面的设计资源。

(1)1个板载USB-JTAG下载器。
(2)1个板载USB-UART转换器。
(3)1个Mini-SD卡槽。
(4)1个四-SPI Flash。
(5)1个外部+5V供电接口。
(6)1个500万像素的摄像头模组。
(7)8个PL侧LED灯(LED0~LED7)。
(8)1个PS侧LED灯(D1)。
(9)8个PL侧开关(SW0~SW7)。
(10)4个PL侧按键(BTN0~BTN3)。
(11)1个PS侧按键(U34)。
(12)1个VGA接口。
(13) 1个HDMI接口。
(14) 1个USB接口。
(15) 1个千兆以太网接口。
(16) 1个FMC接口。
(17) 5个PMOD接口。
(18) 1个XADC接口。
(19) 1个音频接口。
(20) 1个1602字符LCD/12864图形点阵LED/3.2寸TFT屏接口。
标准配件

  (1)USB电缆2根。
  (2)5V@3A直流稳压电源。
  (3)Mini-SD卡一块。

提供可选配件

(1)1602字符LCD屏
(2)12864图形点阵屏
(3)3.2寸TFT屏
(4)双目摄像头模块

(1)开发板所有设计案例,从http://www.edawiki.com网址下载。
(2)公开教学视频,通过http://www.edawiki.com观看。
