STC学习开发套件GPNT-SMK-2

  • 产品型号:
  • 订货周期:现货
  • 产品价格:电话咨询:010-83139176
  • 在线咨询:北京汇众新特科技有限公司

淘宝店购买请点击: http://gpnewtech.taobao.com





采用了STC公司可硬件仿真的IAP15W4K58S4单片机,型号为IAP15W4K58S430I-LQFP64

100%兼容传统8051单片机指令。
工作频率最高为30MHz。
采用LQFQ64封装。
宽电压供电(2.5V~5.5V)。
内置高精度时钟(5~35MHz)。
内置高可靠复位电路(16级复位门槛电压)。
设置掉电模式,由外部中断或者定时器唤醒。
提供P0/P1/P2/P3/P4/P5/P6/P7端口。
集成10路8位ADC转换器。
集成高速串口UART。
提供6路15位PWM信号,可作为DAC使用。
提供两路CCP,可作为2个定时器。
内部集成4096字节扩展SRAM。
内部集成58k字节Flash程序存储器。
通过Keil集成开发环境,可实现软件和硬件仿真。
支持ISP和IAP两种模式。

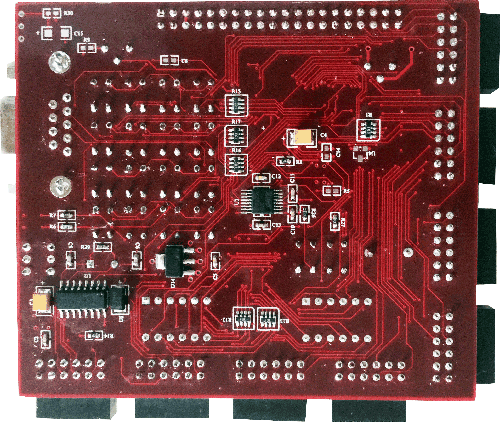

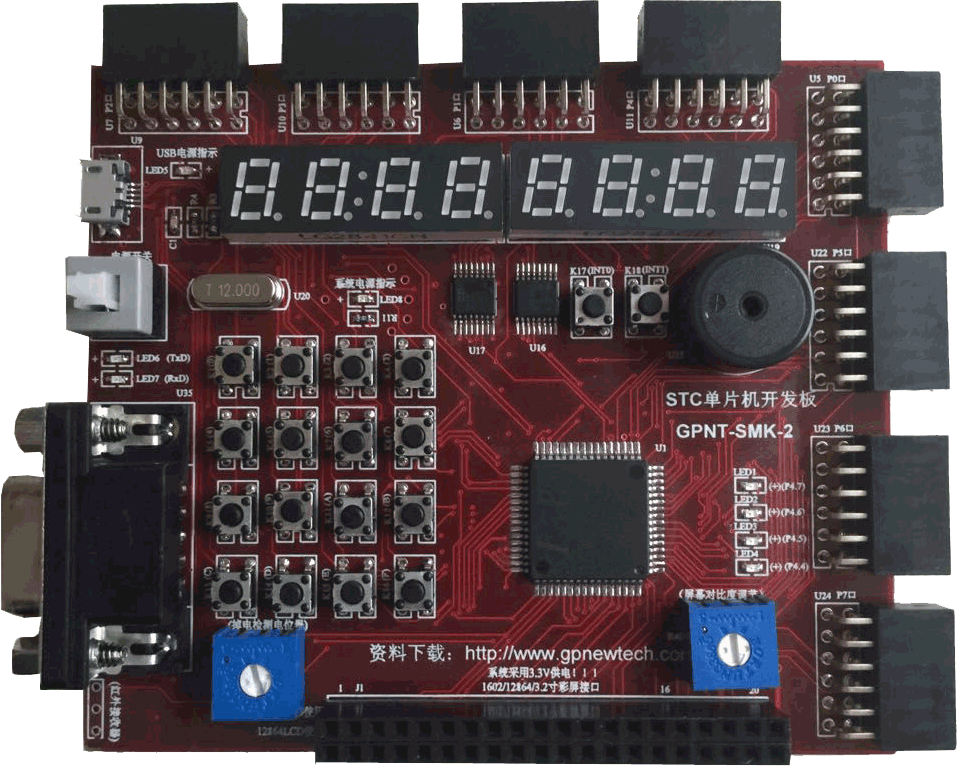

GPNT-SMK-2产品是为STC公司可硬件仿真的IAP15W4K58S4单片机设计的开发板,与STC公司官方的学习实验箱100%兼容,是该实验箱的简化版本板子尺寸95mm×81mm。该系统采用3.3V供电,主要用于初学者系统学习STC公司的15系列单片机,以及工程原型设计和验证平台。该平台提供资源包括:
系统采用3.3V供电。
8位共阴极7段数码管。
下载通信指示灯。
4个LED灯。
2.5V高精度电压参考源。
4*4矩阵键盘。
蜂鸣器。
mini-usb下载接口。
电源开关。
9芯标准串口接口(母头)。
12864图形点阵LCD/1602字符LCD接口。
3.2寸TFT触摸彩屏接口。
采用PEI(外设扩展)接口将单片机的P0/P1/P2/P3/P4/P5/P6/P7端口扩展出来。
两个外部中断(INT0和INT1)触发按键。
掉电检测电位器。
红外接收器。


GPNT-SMK-1 STC学习开发板用户手册

GPNT-SMK-1 STC学习开发板原理图

USB电缆驱动程序

1602字符LCD数据手册(英文版)

12864字符LCD数据手册(中文版)

STC-ISP下载编程烧录软件Ver6.85H (2015-6-16)

基于STC IAP15W4K58S4设计四轴飞行器程序源代码
